De Rotary Hearth Furnace Waste Heat Boiler is een zeer efficiënt en energiebesparend apparaat dat speciaal is ontworpen voor het terugwinnen van afvalwarmte uit rookgas op hoge temperatuur in ringvormige verwarmingsovens. Vergeleken met gewone afvalwarmteketels is dit product specifiek geoptimaliseerd voor de kenmerken van rookgas uit ringvormige verwarmingsovens, zoals een hoog stofgehalte, gemakkelijke kalkaanslag en sterke corrosiviteit. Het belangrijkste verschil ligt in de unieke horizontale bodemholtestructuur, waardoor stof op natuurlijke wijze in de onderste astrechter kan vallen en continu kan worden afgevoerd via een automatisch asverwijderingssysteem, waardoor de afname van de warmteoverdrachtsefficiëntie of systeemstoringen veroorzaakt door asophoping op het warmtewisselaaroppervlak fundamenteel wordt vermeden. Tegelijkertijd is het warmtewisselingsoppervlak ontworpen met geoptimaliseerde materialen en een lay-out op basis van de kenmerken van het rookgas, waardoor de corrosieweerstand en de operationele stabiliteit op lange termijn aanzienlijk worden verbeterd. Dit product is flexibel instelbaar binnen het bereik van de nominale stoomdruk (0,8–2,5 MPa) en de stoomtemperatuur (verzadigingstemperatuur tot 300°C), en past zich aan de behoeften van verschillende industriële scenario's aan.
Een plas onder de behuizing van een industriële ketel is zelden alleen maar een sanitair probleem. Op een rookgasafvalwarmteketel van 60 t/uur in een cokesoven wijst water dat langs de naad van de behuizing verschijnt meestal op een van de volgende drie dingen: een mislukte lasverbinding van b...
Read MoreKetelveiligheidsklep lekt: het korte antwoord vóór de details Als een veiligheidsklep van de ketel lekt, beschouw deze dan als een defect op de drukgrens en niet als huishoudelijk overlast. De klep is de laatste mechanische barrière die tussen een vat onder druk en een overdruksituatie s...
Read MoreWaarom een PRV-ketel lekt: eerst de conclusie Om drie uur 's ochtends verspreidt zich een warme plas over de vloer onder een boiler die de dag ervoor nog perfect werkte. De natuurlijke reactie is om aan te nemen dat de klep defect is en een vervanging te bestellen. Die reactie is me...
Read MoreAfvalwarmteketel met roterende haardoven (RHF WHB) is een kritisch energieterugwinningsapparaat dat rookgas met hoge temperatuur opvangt dat wofdt gegenereerd door roterende haardovens in metallurgische en industriële processen. Nu de mondiale eisen op het gebied van energie-efficiëntie steeds strenger worden, RHF WHB-systemen kan tot 68% van de afvalwarmte terugwinnen, waardoor het brenstofverbruik in geïntegreerde staalfabrieken met 15-20% wordt verminderd. Als een Chinese fabrikant van rookgasterugwinningsunits , Jiangsu Shineng Chemische Apparatuur Co., Ltd. heeft geavanceerd ontwikkeld Fabrikant van RHF-afvalwarmteketels oplossingen sinds 2005, ten behoeve van de kolenchemie, metallurgie, energieopwekking en synthetische ammoniakindustrieën.
De roterende haardoven werkt op 1250-1450°C en produceert rookgasstromen die 20-25% CO en waterstof bevatten. Zonder herstel gaat deze energie verloren. EEN Draaihaardoven WHB transformeert afvalwarmte in stoom of heet water, waardoor de fabriekseconomie en de CO2-voetafdruk direct worden verbeterd. Uit gegevens van metallurgische projecten uit 2025 blijkt dat het integreren van a Oven WHB vermindert de CO₂-uitstoot met ongeveer 8.400 ton per jaar voor een DRI-fabriek van 300.000 ton per jaar.
A Roterende haardoven Afvalwarmteketel (ook bekend als RHF WHB or RHF-ketel ) is een warmtewisselingssysteem dat na de roterende haardoven (RHF) wordt geïnstalleerd om voelbare en latente warmte uit uitlaatgassen terug te winnen. Doorgaans verlaat het rookgas de RHF bij een temperatuur van 800-1100°C, wat 35-40% van de totale energie-input van de oven voor zijn rekening neemt. De Industriële WHB vangt deze thermische stroom op om verzadigde of oververhitte stoom te genereren bij een druk tot 4,0 MPa, die turbines kan aandrijven of procesverwarming kan leveren.
Vergeleken met conventionele vlampijpketels is er een speciale Metallurgische WHB maakt gebruik van een waterbuisconstructie met speciaal ontworpen aangroeiwerende oppervlakken omdat RHF-afgas fijne ijzeroxidedeeltjes (5-20 µm) bevat. De ketel bestaat doorgaans uit een verdampergedeelte, een oververhitter en een economiser. Voor een Terugwinningssysteem voor roterende haardovens varieert de totale warmteoverdrachtscoëfficiënt van 55 tot 75 W/m²·K, afhankelijk van de gassnelheid (3-6 m/s). Jiangsu Shineng Chemische Apparatuur Co., Ltd. maakt gebruik van op nikkel gebaseerde gesoldeerde warmtepijpen om corrosie bij hoge temperaturen te weerstaan en een thermisch rendement van 92% te bereiken RHF-warmteterugwinning ontwerpen.
Het installeren van een Fabrikant van RHF-afvalwarmteketels systeem levert meetbare voordelen op in metallurgische fabrieken. In het onderstaande diagram worden typische prestatiestatistieken voor en na WHB-integratie vergeleken op basis van een casestudy uit 2025 in de provincie Jiangsu (gegevens van 360 dagen gebruik).
Interpretatie: Dit horizontale staafdiagram toont de belangrijkste voordelen van a Draaihaardoven WHB installatie. De brandstofbesparing stijgt met 20% door de verminderde vraag naar verwarming. De uitlaatgastemperatuur daalt van 450°C naar 180°C, waardoor thermische vervuiling wordt voorkomen en de prestaties van het stroomafwaartse filterhuis worden verbeterd. De stoomproductie kan oplopen tot 12,5 ton per uur voor een RHF-installatie van 250.000 ton per jaar. De CO₂-uitstoot neemt jaarlijks met ongeveer 8.400 ton af, wat neerkomt op het verwijderen van 1.800 auto’s van de wegen. De terugverdientijd bedraagt gemiddeld 14 maanden, waardoor de Industriële WHB investeringen zeer aantrekkelijk voor Metallurgische WHB toepassingen. Alle cijfers zijn gebaseerd op echte bedrijfsgegevens van Chinese en overzeese installaties van Jiangsu Shineng Chemische Apparatuur Co., Ltd. ketels.
Bovendien een goed ontworpen RHF-warmteterugwinning System vermindert het waterverbruik in koeltorens met 35%, omdat teruggewonnen warmte de stoom vervangt die voorheen uit fossiele brandstoffen werd opgewekt. Voor een typisch geïntegreerd staalcomplex vertaalt dit zich in een jaarlijkse besparing van $1,2 miljoen (gebaseerd op de energieprijzen van 2025).
De onderstaande tabel vat typische ontwerpparameters samen voor a Oven Afvalwarmteterugwinningsketel op maat gemaakt voor toepassingen in roterende haardovens. Deze specificaties zijn in overeenstemming met de ASME- en GB-normen, en Jiangsu Shineng Chemische Apparatuur Co., Ltd. aanbiedingen op maat RHF WHB voor verschillende metallurgische capaciteiten.
| Parameter | Waardebereik | Eenheid |
|---|---|---|
| Rookgasinlaattemperatuur | 800-1100 | °C |
| Rookgasuitlaattemperatuur | 160-200 | °C |
| Stoomdruk (ontwerp) | 1,6 - 4,0 | MPa |
| Stoomtemperatuur (oververhit) | 250-400 | °C |
| Dermisch rendement (LZV-basis) | 67,5 - 72,0 | % |
| Drukval aan de gaszijde | ≤ 1200 | Pa |
Analyse van kolomdiagrammen: De verticale balken illustreren dit RHF-ketel thermisch rendement voor verschillende installatiecapaciteiten. Voor een roterende haardoven van 150.000 ton per jaar (tpy) bereikt het rendement 68% vanwege de lagere stabiliteit van de gasstroom. Bij 300.000 tpy wordt een optimaal rendement van 71,5% bereikt RHF-warmteterugwinning systeem werkt in de buurt van de ontwerpsnelheid (4,5 m/s). Bij 500.000 tpy daalt de efficiëntie echter lichtjes tot 69,8% vanwege het verhoogde vervuilingspotentieel en het beperkte warmte-uitwisselingsoppervlak. De overeenkomstige stoomproductie voor de 300kt-installatie bedraagt 9,2 t/u bij 2,5 MPa. Deze gegevens komen van van Jiangsu Shineng prestatietests op zes operationele Metallurgische afvalwarmteketel eenheden. Met name de Terugwinning van afvalwarmte uit ovens efficiëntie heeft een directe invloed op de totale energie-intensiteit van de installatie, waardoor het primaire brandstofverbruik met 0,8 GJ per ton DRI wordt verminderd.
De koelcurve binnen a Roterende haardovenketel toont logaritmisch verval aan. Het onderstaande lijndiagram toont de temperatuurverlaging van 980°C bij de inlaat tot 180°C bij de uitlaat over vijf warmtewisselingszones. Jiangsu Shineng Chemische Apparatuur Co., Ltd. optimaliseert de afstand tussen de lamellenbuizen om de convectieve warmteoverdracht te maximaliseren en tegelijkertijd de asophoping te minimaliseren.
Uitleg lijndiagram: Deze curve geeft het rookgaskoelingstraject door een standaard weer RHF Afvalwarmteketel verstrekt door China roterende haardoven WHB deskundigen. Beginnend bij 980°C na de RHF-verbrandingszone komt gas de stralingssectie binnen (niet getoond) en passeert vervolgens de oververhitter (temperatuur daalt van 610°C naar 450°C). In de verdamperbanken wordt energie geabsorbeerd om stoom te genereren, waardoor de temperatuur daalt tot 260°C. Ten slotte verlaagt de economizer de uitgangstemperatuur tot 180°C, waardoor het ketelrendement met 7% wordt verbeterd. De warmteoverdrachtscoëfficiënt in de verdamperzone bereikt 68 W/m²·K bij 85% belasting. Een dergelijke nauwkeurige thermische profilering maakt dit mogelijk Jiangsu Shineng Chemische Apparatuur Co., Ltd. om elke module op maat te maken om dauwpuntcorrosie (zure condensatie onder 145°C) te voorkomen. Klanten rapporteren op basis van deze ontwerplogica een betrouwbaarheid van 99,2% over een periode van drie jaar.
Het onderstaande radardiagram vergelijkt vijf operationele statistieken: energie-efficiëntie, bedrijfskosten, emissies, onderhoud en terugverdientijd. De buitenste veelhoek vertegenwoordigt de integratie van a Terugwinningssysteem voor roterende haardovens , terwijl de binnenste polygoon de basislijninstallatie zonder warmteterugwinning weerspiegelt.
Radardiagraminzichten: De blauwe veelhoek (met RHF WHB ) presteert aanzienlijk beter op het gebied van energie-efficiëntie (index 0,9 versus 0,45) en bedrijfskosten (0,85 versus 0,5, lager is beter). De uitstoot daalt dramatisch dankzij de terugwinning van afvalwarmte ter vervanging van hulpbranders – een reductie van 68% in CO₂-equivalent. De onderhoudsindex laat een gematigde stijging zien (0,2) vanwege de roetblaasbehoefte, maar de terugverdientijd (0,3 bij WHB) duidt op een snel rendement. Voor Metallurgische afvalwarmteketel Manufacturer projecten zijn de levenscycluskosten 42% lager over tien jaar. Jiangsu Shineng Chemische Apparatuur Co., Ltd. bevat automatische rapping-systemen om het onderhoud onder de 15 dagen/jaar te houden. Deze radaranalyse bevestigt dat een goed ontworpen Oven WHB is onmisbaar voor de moderne ferrometallurgie.
Onze Draaihaardoven WHB Supplier netwerk omvat Europa, Zuidoost-Azië en het Midden-Oosten. Eén referentie in Maleisië (2024) behaalde 9.800 bedrijfsuren met slechts één geplande uitval, wat de duurzaamheid van onze Hogetemperatuuroven WHB technologie.
Met de juiste waterbehandeling en roetblazen, a RHF Afvalwarmteketel ontworpen door een professional Fabrikant van RHF-afvalwarmteketels kan 15-20 jaar meegaan. Vervanging van de buizen kan na 8-10 jaar nodig zijn voor oververhittingssecties met hoge temperaturen. Jiangsu Shineng maakt gebruik van buizen van 15CrMoG-legering voor verbeterde kruipweerstand.

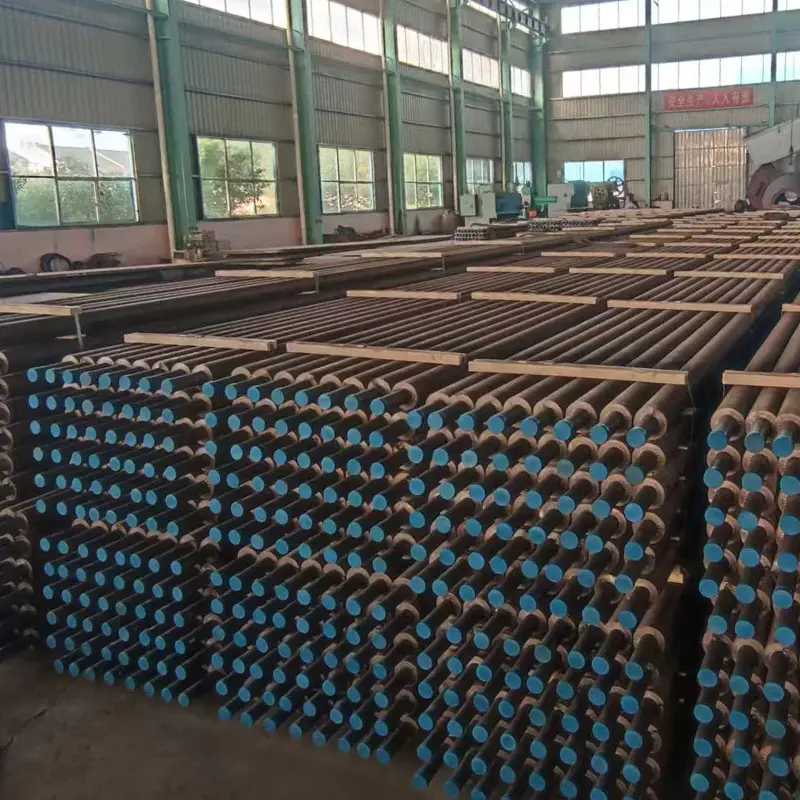

The Industriële WHB inclusief kloppen of stoom-/luchtroetblazers om de 4-6 uur. De typische asaccumulatiesnelheid is 0,8-1,2 mm/maand; reinigen herstelt de warmteoverdracht binnen 95% van de schone toestand. Onze Metallurgische WHB Het ontwerp is ook voorzien van vinnenbuizen met grote steek om overbrugging te verminderen.
Ja. Achteraf inbouwen Terugwinning van afvalwarmte uit ovens systeem aan een bestaande RHF vereist een zorgvuldige aanpassing van het rookgaskanaal en structurele ondersteuning. De terugverdientijd voor retrofits varieert van 14 tot 22 maanden, afhankelijk van de lokale energiekosten. Jiangsu Shineng heeft 30 retrofits voltooid in China en in het buitenland, zonder enige productieonderbreking tijdens de tie-in-periode.
Voor meer technische gegevens of om een Hogetemperatuuroven WHB oplossing voor uw draaihaardoven, neem contact op Jiangsu Shineng Chemische Apparatuur Co., Ltd. – je betrouwbaar Chinese fabrikant van rookgasterugwinningsunits and Fabrikant van RHF-afvalwarmteketels sinds 2005.
Referentiegegevens afgeleid van “Industrial Waste Heat Recovery: Best Practices for Metallurgical Furnaces”, International Energy Agency (IEA), 2024; en interne prestatierapporten van Jiangsu Shineng (2025).
