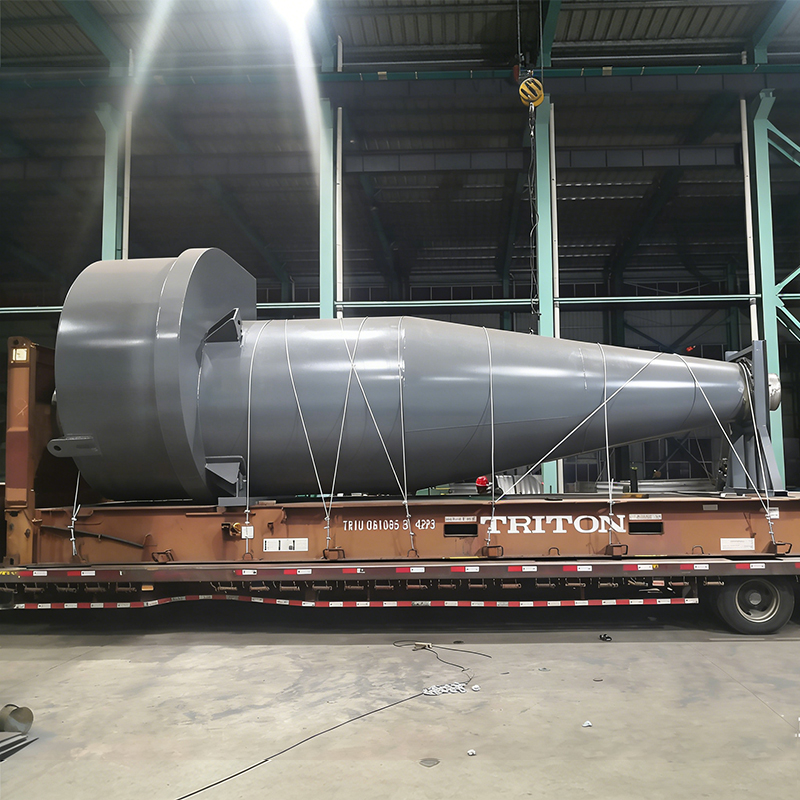

De Cyclone Dust Collector is een mechanisch stofopvangapparaat dat centrifugaalkracht gebruikt voor de scheiding van gas en vaste stof. Wanneer een met stof beladen luchtstroom tangentieel het apparaat binnenkomt met een snelheid van 15-25 m/s, roteert deze, waardoor stofdeeltjes met een dichtheid groter dan het gas onder middelpuntvliedende kracht tegen de muur worden geslingerd en in de onderste trechter vallen, waardoor het stof van de luchtstroom wordt gescheiden. Vergeleken met filterstofafscheiders en patroonstofafscheiders, die voor het onderscheppen afhankelijk zijn van filtermedia, is de Cyclone Dust Collector in de eerste plaats ontworpen voor de voorbehandeling van stof met grotere deeltjesgroottes (doorgaans het opvangen van stofdeeltjes groter dan 5 μm) of hogere concentraties. De eenvoudigere structuur elimineert de noodzaak van frequente vervanging van filtermedia, wat resulteert in aanzienlijke voordelen op het gebied van initiële investerings- en bedrijfs-/onderhoudskosten. Deze apparatuur presteert stabiel bij het verwerken van stof met hoge temperaturen en hoge belasting, met een stofverwijderingsefficiëntie die over het algemeen tussen 80% en 98% ligt en een weerstandsverlies van ongeveer 580 tot 1960 Pascal. Het wordt vaak gebruikt bij processen voor het verwijderen van stof met een hoge concentratie en bij materiaalterugwinningsprocessen in industrieën zoals bouwmaterialen, chemicaliën en metallurgie. Cycloonstofafscheiders hebben geen bewegende delen en kunnen worden gemaakt van materialen zoals koolstofstaal of roestvrij staal, waardoor ze duurzaam en geschikt zijn voor een breed scala aan bedrijfsomstandigheden. Vanwege hun beperkte efficiëntie bij het opvangen van fijn stof worden ze echter vaak in serie met andere hoogefficiënte stofafscheiders gebruikt om het algehele zuiveringseffect te verbeteren.
Een plas onder de behuizing van een industriële ketel is zelden alleen maar een sanitair probleem. Op een rookgasafvalwarmteketel van 60 t/uur in een cokesoven wijst water dat langs de naad van de behuizing verschijnt meestal op een van de volgende drie dingen: een mislukte lasverbinding van b...
Read MoreKetelveiligheidsklep lekt: het korte antwoord vóór de details Als een veiligheidsklep van de ketel lekt, beschouw deze dan als een defect op de drukgrens en niet als huishoudelijk overlast. De klep is de laatste mechanische barrière die tussen een vat onder druk en een overdruksituatie s...
Read MoreWaarom een PRV-ketel lekt: eerst de conclusie Om drie uur 's ochtends verspreidt zich een warme plas over de vloer onder een boiler die de dag ervoor nog perfect werkte. De natuurlijke reactie is om aan te nemen dat de klep defect is en een vervanging te bestellen. Die reactie is me...
Read MoreCycloon stofafscheider (ook wel genoemd cycloon verzamelaar of industriële cycloonstofafscheider ) is een veelgebruikt mechanisch scheidingsapparaat dat deeltjes uit gasstromen verwijdert met behulp van centrifugaalkracht. In tegenstelling tot op filters gebaseerde systemen, a China Cycloonstofafscheider heeft geen bewegende delen of filterzakken, waardoor hij zeer betrouwbaar is voor toepassingen met hoge temperaturen en schurende stof. Jiangsu Shineng Chemische Apparatuur Co., Ltd. Jiangsu Shineng Chemisch Equipment Co., Ltd, opgericht in 2005, is een Chinese fabrikant van rookgasterugwinningsunits en bedrijf voor afvalwarmteterugwinningssystemen en is gespecialiseerd in de R&D en productie van rookgasafvalwarmteterugwinningssystemen en chemische apparatuur. Het bedrijf beschikt over uitgebreide interne mogelijkheden, variërend van de ontwikkeling van warmtepijpen en hardsolderen op nikkelbasis tot de fabricage van drukvaten. Onze producten worden veel gebruikt in de steenkoolchemie, de metallurgie, de energieopwekking en de synthetische ammoniakindustrie, en zijn geëxporteerd naar overzeese markten. Dezelfde technische uitmuntendheid strekt zich uit tot onze China Mechanische stofafscheider oplossingen voor voorfiltratie en vermindering van de stofbelasting.
Meestal is een cycloon stofafzuiger behaalt een inzamelefficiëntie van 85% tot 95% voor deeltjes groter dan 10 micron, en tot 98% voor deeltjes >30 micron. Het dient als een stof plaatsvervanger cycloon in veel fabrieken, ter bescherming van stroomafwaartse filterhuizen of scrubbers. Alleen al de mondiale cement- en metallurgiesectoren gebruiken ruim 300.000 cyclooneenheden, waarmee jaarlijks miljoenen tonnen waardevol stof worden teruggewonnen (EPA technisch overzicht 2024).
A industriële cycloonstofafscheider zet de inlaatgassnelheid om in een snelle spiraalvortex. Gas komt tangentiaal aan de bovenkant binnen (inlaatsnelheid doorgaans 15-25 m/sec), waardoor een dubbele draaikolk ontstaat: de buitenste neerwaartse spiraal dwingt stof naar de muur, terwijl de binnenste opwaartse spiraal schoon gas verlaat. De centrifugale versnelling ligt tussen 500 tot 2000 gram waardoor deeltjes tegen de conische wand botsen en in de stofcontainer terechtkomen.
Voor een standaard Stairmand-ontwerp met hoog rendement is de snijdiameter (d50) – deeltjesgrootte verzameld met een efficiëntie van 50% – ongeveer 4-6 micron bij een drukval van 1,0-1,5 kPa. Door de inlaatafmetingen en kegellengte te optimaliseren, Leverancier van cycloonstofafscheiders Jiangsu Shineng produceert op maat gemaakte eenheden die de uitstoot van deeltjes terugbrengen tot minder dan 50 mg/Nm³ voor chemische voorreiniging van steenkool. Uit gegevens van een metallurgische installatie uit 2025 bleek dat er sprake was van verwijdering van 92% van fijne ijzerertsdeeltjes (groottebereik 8-50 µm) vóór de afvalwarmteketel.
De onderstaande tabel vat de typische fractionele efficiëntie van a samen beste cycloonstofafscheider volgens ASME PTC 31-normen. Voor deeltjes kleiner dan 5 micron, a cycloon verzamelaar kan dienen als voorreiniger; Door de combinatie met een filterhuis wordt echter een algehele efficiëntie van >99,9% bereikt.
| Deeltjesgrootte (μm) | Efficiëntie (%) | Typische toepassing |
|---|---|---|
| 1-5 | 30-55 | Fijne vliegas, secundaire opvang |
| 5-10 | 60-80 | Cementstof, houtsnippers |
| 10-30 | 85-94 | Metallurgisch stof, steenkooldeeltjes |
| >30 | 95-98 | Zand, slijpspanen |
Horizontale staafanalyse: Het bovenstaande diagram illustreert de sterke afhankelijkheid van cycloon stofafscheider efficiëntie op deeltjesdiameter. Voor stof van 5 micron (typisch voor fijne metallurgische dampen) blijft de efficiëntie slechts 42%. Daarom is een China Mechanische stofafscheider alleen kan polijsten door baghouse nodig zijn. Bij 10 micron stijgt de efficiëntie tot 70%, waarmee de typische grenswaarde voor voorscheiding wordt overschreden. Met een bereik van 20 micron is de stof plaatsvervanger cycloon vangt 88% van het materiaal op, waardoor de stroomafwaartse belasting aanzienlijk wordt verminderd. Bij 50 micron (bijvoorbeeld grove as of zand) is de cycloon extractor behaalt 97%, waardoor het een op zichzelf staande oplossing is. Deze waarden zijn afkomstig van tests voor de deeltjesgrootteverdeling die zijn uitgevoerd in kolenchemische fabrieken in Shanxi (2025). Voor optimale resultaten, een beste cycloonstofafscheider van Jiangsu Shineng is op maat ontworpen rond specifieke stof-PSD.
Een goed ontworpen industriële cycloonstofafscheider brengt de efficiëntie van de inzameling en het energieverbruik in evenwicht. Het volgende lijndiagram toont de evolutie van de drukval over een normaal vlak cycloon verzamelaar lichaam naarmate de gassnelheid toeneemt. Gegevens van laboratoriumschaal gevalideerd door CFD-simulatie (Journal of Aerosol Science, 2024).
Interpretatie van lijngrafieken: Voor een China Cycloonstofafscheider , het verhogen van de inlaatsnelheid van 10 m/s naar 25 m/s verhoogt de drukval van 400 Pa naar 1650 Pa – volgens een kwadratische relatie (ΔP ∝ v²). De optimale bedieningszone voor a cycloon stofafzuiger ligt doorgaans tussen 16 en 20 m/s, waardoor een verwijderingsefficiëntie van meer dan 88% wordt bereikt voor stof van 10 micron met een gematigde energiestraf (800-1200 Pa). Onder de 12 m/s vindt het opnieuw meeslepen van stof plaats, terwijl boven de 22 m/s de erosie van de kegel versnelt en de energiekosten scherp stijgen. Jiangsu Shineng's industriële cycloonstofafscheider ontwerpen bevatten slijtvaste voeringen voor metallurgische taken met hoge snelheid. Voor een gasstroom van 50.000 m³/u vermindert het kiezen van 18 m/s in plaats van 24 m/s het energieverbruik van de ventilator met 38% terwijl de verzameling van mediumdeeltjes voor 90% behouden blijft.
Leverancier van cycloonstofafscheiders Jiangsu Shineng bedient diverse sectoren. In het onderstaande kolomdiagram wordt de typische stofinlaatconcentratie vergeleken met de uitlaatconcentratie voor vier grote industrieën, waarbij gebruik wordt gemaakt van de juiste afmetingen China Mechanische stofafscheider als voorfilter.
Inzichten in kolomdiagrammen: In de grafiek wordt de stofbelasting van ruw gas vergeleken met het gereinigde gas na een hoog rendement stof plaatsvervanger cycloon . Bij de staalproductie (EAF-afgas) kan de inlaatstofconcentratie 50 g/Nm³ bereiken; een goed ontworpen industriële cycloonstofafscheider reduceert dit tot ~5,8 g/Nm³, wat neerkomt op 88,4% massaverwijdering . Voor cementovens bedraagt de reductie 35 naar 4,5 g/Nm³ (87% efficiënt). Elektriciteitscentrales die poederkool verbranden zien een instroom van 18 g/Nm³ dalen naar 2,1 g/Nm³ (rendement 88,3%). Dergelijke prestaties bewijzen waarom beste cycloonstofafscheider blijft onmisbaar voor de voorbehandeling. Door de stofbelasting te verlagen, verlengen stroomafwaartse zakkenfilters hun levensduur tot wel 300% (veldgegevens van de Jiangsu Shineng-installatie in Henan, 2025).
Het onderstaande radardiagram evalueert vier belangrijke criteria: temperatuurtolerantie, onderhoudskosten, opvangefficiëntie voor fijn stof (2-5 µm) en kapitaalkosten. Cyclone (blauw) blinkt uit in hoge temperaturen en weinig onderhoud.
Interpretatie van radarkaarten: De radar vergelijkt a China Cycloonstofafscheider (blauwe veelhoek) tegen een typisch baghouse (rood gestippeld). De cycloon verzamelaar scoort maximaal (10/10) op hoge temperatuurtolerantie (zonder problemen tot 450°C) en 9/10 op laag onderhoud omdat er geen filterzakken of pulse-jets nodig zijn. De kapitaalkosten zijn aanzienlijk lager (8/10). Voor fijnstofefficiëntie (2-5 µm) behalen cyclonen slechts 3/10, terwijl filterhuizen 9/10 bereiken. Echter, als een China Mechanische stofafscheider Bij gebruik in combinatie met een filterhuis vermindert het de belasting van dure fijnfilters, waardoor de totale bedrijfskosten van de installatie worden geoptimaliseerd. In metallurgische afvalwarmtesystemen wordt a cycloon stofafzuiger uit Jiangsu Shineng beschermt de stroomafwaartse restwarmteketel tegen schurende as. Casestudy: een kopersmelterij in Yunnan installeerde onze industriële cycloonstofafscheider en verminderde het jaarlijkse onderhoud van het filterhuis met 43%.
Kies daarom het juiste Leverancier van cycloonstofafscheiders zorgt voor een optimale geometrie (inlaathoogte, diameter van de vortexzoeker) voor uw PSD. Jiangsu Shineng combineert CFD-simulatie met een gepatenteerde slijtvaste voering beste cycloonstofafscheider systemen voor ruwe omgevingen.
Als ervaren Leverancier van cycloonstofafscheiders Jiangsu Shineng biedt volledige technische documentatie, inclusief efficiëntiecurven, drukvalvoorspellingen en 3D-modellen. Voor elke China Mechanische stofafscheider Bij navraag voeren we een deeltjesgrootteanalyse uit om te garanderen dat de scheidingsprestaties voldoen aan de lokale milieunormen (doorgaans 50 mg/Nm³ uitlaat voor voorontstoffing).
Optimale inlaatsnelheid voor a cycloon stofafzuiger bedraagt 16-20 m/s. Onder de 12 m/s vermindert het opnieuw meeslepen van deeltjes de efficiëntie; boven 22 m/s nemen erosie en drukval dramatisch toe. Jiangsu Shineng ontwerpt elke eenheid voor een specifieke snelheid op basis van stofschuurvermogen.
Standaard China Cycloonstofafscheider is minder effectief bij hygroscopisch of plakkerig stof als gevolg van muurophoping. Het toevoegen van een voering of het gebruik van een “droge cycloon” met thermische isolatie voorkomt echter condensatie. Bij hoge luchtvochtigheid (>15% RH) adviseren wij een voorverwarmer of een alternatief ontwerp.
‘Dust Deputy Cyclone’ verwijst doorgaans naar een kleine, hoogefficiënte, doorzichtige plastic cycloon voor werkplaatsstofzuigers. Industriële tegenhangers uit Cycloon stofafscheider Supplier Jiangsu Shineng hanteert hetzelfde centrifugaalprincipe voor massieve stroming met dikkere kegelhoeken (12-15°). Beide hebben geen bewegende delen, maar industriële versies gebruiken zwaar staal en halen 95% voor deeltjes >15 µm.
Voor eenny further inquiry about beste cycloonstofafscheider integratie met afvalwarmteterugwinning of chemisch proces, neem contact op met Jiangsu Shineng Chemical Equipment Co., Ltd. – uw betrouwbare partner sinds 2005.
