Shell en Tube-warmtewisselaar

Analyse van horizontale staafdiagrammen: De chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed shell en tube warmtewisselaar . Voor water-naar-watertoepassingen varieert U doorgaans van 850-1200 W/m²·K, waardoor dergelijke wisselaars compact zijn. Stoom die condenseert tegen water levert een zeer hoge U (1000-1500) op als gevolg van faseveranderingsverbetering. Vloeistof-naar-vloeistof-toepassingen zoals oliekoeling (olie-water) laten een matige U van 150-400 zien; daarom is meer oppervlakte nodig. Gasvormige diensten bereiken de laagste U (30-100), waardoor grotere eenheden nodig zijn. Als professional Leverancier van industriële warmtewisselaars Optimaliseert Jiangsu Shineng het ontwerp van het schot en de doorgangen aan de buiszijde om de U-waarden voor elke categorie naar het hogere niveau te duwen. Voor een petrochemische fabriek die 80.000 kg/u ruwe olie verwerkt, vermindert het verhogen van U van 250 naar 320 W/m²·K de benodigde oppervlakte met 22%, waardoor materiaalkosten en voetafdruk worden bespaard.

Interpretatie van lijngrafieken: In een tegenstroom shell-type warmtewisselaar De hete vloeistof komt binnen bij 180°C en gaat eruit bij 85°C, terwijl de koude vloeistof opwarmt van 30°C naar 120°C. De temperatuurcurven handhaven een vrijwel constante drijvende kracht ΔT over de lengte, wat een loggemiddeld temperatuurverschil (LMTD) oplevert van ongeveer 46 °C. Voor parallelle stroming zou de LMTD slechts 31°C zijn, wat 48% meer warmteoverdrachtsoppervlak vereist voor hetzelfde gebruik. Dat is waarom shell en tube warmtewisselaar supplier Jiangsu Shineng raadt altijd de tegenstroom aan, tenzij bevriezingsoverwegingen anders dicteren. In een warmteterugwinningssysteem van 4 MW voor een synthetische ammoniakfabriek verminderde het gebruik van tegenstroom versus parallelle stroom de lengte van de buizenbundel van 5,2 m naar 3,7 m, waardoor de kapitaalinvesteringen en de drukval direct met 18% werden verlaagd.

Inzichten in kolomdiagrammen: De bar heights illustrate typical thermal duties handled by one shell en tube warmtewisselaar in belangrijke industrieën. Energieopwekkingseenheden vereisen vaak grote capaciteiten (7,8 MW per wisselaar) vanwege de hoge vraag naar verwarming van het voedingswater. Metallurgische fabrieken (staal, non-ferro) rapporteren een gemiddelde belasting van 5,5 MW voor de terugwinning van rookgaswarmte voordat ze de filterhuizen binnengaan. Petrochemische krakers werken met een capaciteit van ongeveer 4,2 MW per wisselaar, terwijl steenkoolchemie (methanol of synthetische ammoniak) doorgaans 3,0 MW-eenheden vereist. Jiangsu Shineng als leidend Leverancier van industriële warmtewisselaars heeft ruim 380 shell-and-tube-wisselaars aan deze sectoren geleverd. Voor een project uit 2024 in Binnen-Mongolië heeft één enkele shell-and-tube afvalwarmtewisselaar 4,8 MW teruggewonnen, waardoor het stoomverbruik jaarlijks met 12.000 ton werd verminderd, waardoor de ecologische voetafdruk van de fabriek direct werd verbeterd.

Beoordeling radarkaart: De blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Chinese buizenwarmtewisselaar toepassingen waar metallurgische en steenkoolchemische fabrieken voor kiezen shell en tube warmtewisselaar supplier Jiangsu Shineng vanwege robuuste constructie van koolstofstaal of roestvrij staal. Over een levenscyclus van 20 jaar vereist een goed onderhouden shell-and-tube-eenheid doorgaans slechts twee vervangingen van de buizen, terwijl een plaateenheid mogelijk vijf pakkingsrevisies nodig heeft. Dit maakt shell and tube de voorkeurskeuze voor vuile stromen met hoge temperaturen.

Vraag 1: Wat is het verschil tussen U-buis en vaste buisplaat en buiswarmtewisselaar?

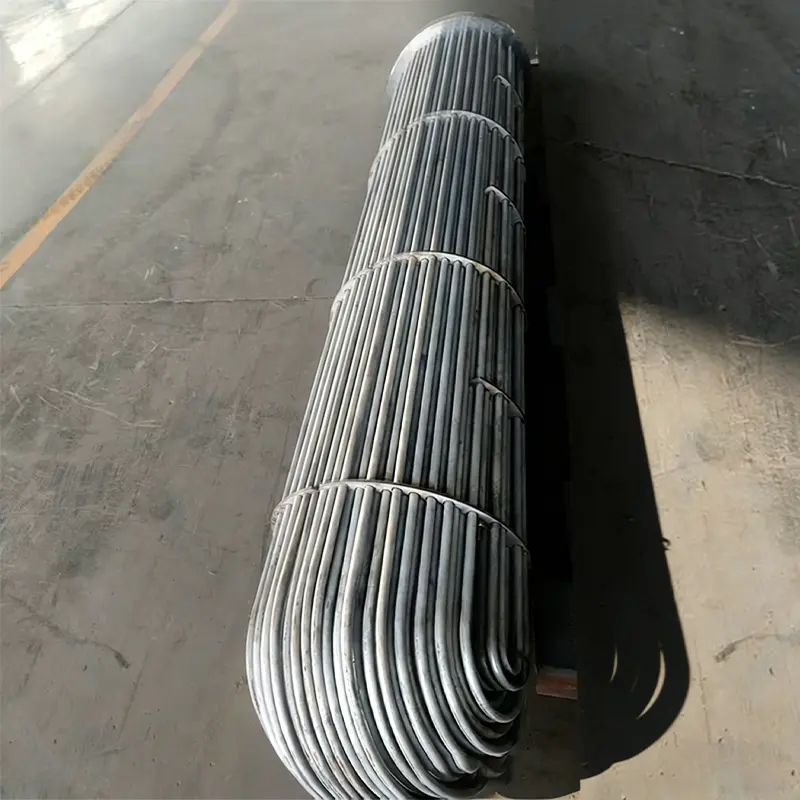

In een vaste buizenplaat fabrikanten van buizenwarmtewisselaars ontwerp zijn beide buisplaten aan de schaal gelast, waardoor de thermische uitzetting wordt beperkt. U-buisbundels zorgen voor vrije uitzetting en eenvoudiger reinigen, maar het buiggebied beperkt het reinigen. Jiangsu Shineng adviseert U-buis bij grote temperatuurverschillen (>100°C).

Vraag 2: Hoe kan ik vaststellen of een shell-and-tube-warmtewisselaar vervuild is?

Een goed bewaakte shell-type warmtewisselaar toont een verhoogde drukval en een verlaagde uitlaattemperatuur van koude vloeistof. Als de totale U met 30% daalt ten opzichte van de ontwerpwaarde, wordt reinigen aanbevolen. Afhankelijk van de afzettingssoort wordt mechanische reiniging (buisborstelen) of chemische circulatie toegepast.

Vraag 3: Kunt u een shell-and-tube-warmtewisselaar gebruiken voor gas-gas-warmteterugwinning?

Ja, maar de warmteoverdrachtscoëfficiënten aan de gaszijde zijn laag (30–100 W/m²·K). Vaak worden verlengde oppervlakken (vinnen op buizen) gebruikt. Als een Leverancier van industriële warmtewisselaars , levert Jiangsu Shineng lamellenbuis-shell-and-tube-wisselaars voor de terugwinning van rookgaswarmte stroomopwaarts van restwarmteketels, waardoor een efficiëntie tot 72% wordt bereikt.
