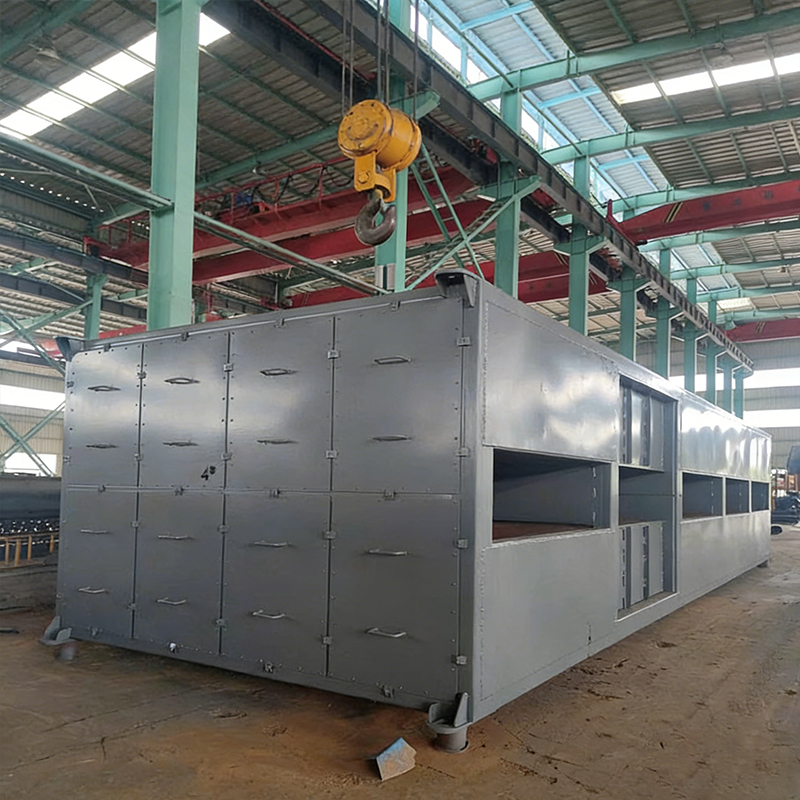

Een luchtvoorverwarmer is een warmtewisselaar die in het rookgaskanaal aan de achterkant van de ketel wordt geïnstalleerd. Het recupereert restwarmte uit het rookgas om de verbrandingslucht die de ketel binnenkomt te verwarmen. In een typisch ketelsysteem is de luchtvoorverwarmer het laatste apparaat dat warmte uit het rookgas terugwint.
Een plas onder de behuizing van een industriële ketel is zelden alleen maar een sanitair probleem. Op een rookgasafvalwarmteketel van 60 t/uur in een cokesoven wijst water dat langs de naad van de behuizing verschijnt meestal op een van de volgende drie dingen: een mislukte lasverbinding van b...
Read MoreKetelveiligheidsklep lekt: het korte antwoord vóór de details Als een veiligheidsklep van de ketel lekt, beschouw deze dan als een defect op de drukgrens en niet als huishoudelijk overlast. De klep is de laatste mechanische barrière die tussen een vat onder druk en een overdruksituatie s...
Read MoreWaarom een PRV-ketel lekt: eerst de conclusie Om drie uur 's ochtends verspreidt zich een warme plas over de vloer onder een boiler die de dag ervoor nog perfect werkte. De natuurlijke reactie is om aan te nemen dat de klep defect is en een vervanging te bestellen. Die reactie is me...
Read MoreWat is een luchtvoorverwarmer in een ketel? Een luchtvoorverwarmer in een ketel is een warmteterugwinningsapparaat dat de restwarmte van het rookgas dat de keteloven verlaat, opvangt en overbrengt naar de binnenkomende verbreningslucht. Door de temperatuur van de verbrandingslucht te verhogen, wordt de luchtvoorverwarmer ketel systeem verbetert de thermische efficiëntie, vermindert het brandstofverbruik en verlaagt de uitstoot van broeikasgassen. Normaal gesproken verlaat het rookgas de economiser van de ketel bij een temperatuur van 250-350°C luchtvoorverwarmer in ketel kan deze uitlaattemperatuur verlagen tot 120-160°C, terwijl de verbrandingslucht wordt voorverwarmd tot 200-300°C. Als een Chinese luchtvoorverwarmer specialist, Jiangsu Shineng Chemische Apparatuur Co., Ltd. levert hoogwaardige oplossingen voor rookgasterugwinning. Jiangsu Shineng Chemical Equipment Co., Ltd, opgericht in 2005, is een Chinese fabrikant van rookgasterugwinningsunits en bedrijf voor afvalwarmteterugwinningssystemen. Het bedrijf is gespecialiseerd in de R&D en productie van rookgasafvalwarmteterugwinningssystemen en chemische apparatuur, en beschikt over uitgebreide interne mogelijkheden, variërend van de ontwikkeling van warmtepijpen en solderen op nikkelbasis tot de fabricage van drukvaten. Onze producten worden veel gebruikt in de steenkoolchemie, de metallurgie, de energieopwekking en de synthetische ammoniakindustrie, en zijn geëxporteerd naar overzeese markten. Als toonaangevend fabrikant van ketelluchtvoorverwarmer and leverancier van luchtvoorverwarmers Jiangsu Shineng helpt industriële fabrieken een efficiëntiewinst te behalen met ketels 8-12% , wat zich vertaalt in aanzienlijke brandstofbesparingen en koolstofreductie.
Volgens het Amerikaanse ministerie van Energie verbetert elke stijging van de verbrandingsluchttemperatuur met 20°C het rendement van de ketel met ongeveer 1%. Voor een stoomketel van 100 ton per uur is een luchtvoorverwarmer ketel systeem kan jaarlijks 3.800 tot 5.400 ton steenkoolequivalent besparen. Wereldwijd werken ruim 180.000 industriële ketels (IEA-gegevens 2025) nog steeds zonder luchtvoorverwarmers, wat een enorme kans op energiebesparing biedt.
De luchtvoorverwarmer in een ketel werkt volgens het principe van kruis- of tegenstroom-warmte-uitwisseling tussen heet rookgas en koude verbrandingslucht. Rookgas komt, na het verlaten van de oververhitter- en economisersecties (typisch 280-350°C), de gaszijde van de luchtvoorverwarmer binnen. Tegelijkertijd wordt omgevingsverbrandingslucht (20-30°C) door de luchtzijde geperst door een ventilator met geforceerde trek. Warmteoverdracht via metalen warmteoverdrachtsoppervlakken - buisvormige elementen (shell-and-tube-ontwerp) of roterende regeneratieve matrices (Ljungström-type). In een typische buis China rookgas luchtvoorverwarmer , rookgas stroomt in de buizen terwijl lucht in dwarsstroom door de buizenbundel stroomt. De warmteoverdrachtscoëfficiënt varieert van 30 tot 60 W/m²·K voor gas-naar-gas-diensten, waarbij een groter oppervlak (vinnen) nodig is om compacte ontwerpen te bereiken. Voor een kolenketel van 150 t/u een goed ontworpen leverancier van luchtvoorverwarmers Het systeem realiseert een verlaging van de rookgastemperatuur van 320°C naar 145°C, terwijl de luchttemperatuur wordt verhoogd van 25°C naar 265°C. De teruggewonnen warmte bedraagt 4,8 MW, waardoor het totale ketelrendement stijgt van 82% naar 91% (gebaseerd op een hogere verwarmingswaarde).
Er zijn twee hoofdtypen die de markt domineren: (1) buisvormige luchtvoorverwarmers met stationaire buizenbundels (lekkagearm, geschikt voor schone brandstoffen), en (2) regeneratieve luchtvoorverwarmers (roterende matrix met afdichtingssysteem, ideaal voor units met hoge capaciteit). van Jiangsu Shineng fabrikant van ketelluchtvoorverwarmer De expertise omvat beide ontwerpen, waarbij buisvormige units 15 tot 20 jaar meegaan en regeneratieve units die elke 5 tot 7 jaar periodieke vervanging van de afdichtingen vereisen.
De table below compares key characteristics of the two main luchtvoorverwarmer ketel configuraties. Gegevens gebaseerd op ASME PTC 4.3 en veldervaring in Jiangsu Shineng.
| Parameter | Buisvormige luchtvoorverwarmer | Regeneratieve luchtvoorverwarmer |
|---|---|---|
| Warmteoverdrachtsefficiëntie (%) | 55 – 70% | 70 – 85% |
| Luchtlekkagepercentage (%) | 1 – 3% | 5 – 12% |
| Typische voetafdruk | Middelgroot tot groot | Compact |
| Onderhoudsfrequentie | Laag (reinigingsbuizen) | Matig (afstelling afdichting) |
Horizontale staafanalyse: De chart illustrates the heat recovery capability of different luchtvoorverwarmer ketel configuraties. Een ketel zonder luchtvoorverwarmer wint geen restwarmte uit rookgas terug. Buisvormig China rookgas luchtvoorverwarmer ontwerpen winnen 55-70% van de beschikbare warmte terug, waardoor de rookgastemperatuur met 130-170°C wordt verlaagd. Regeneratieve luchtvoorverwarmers bereiken een terugwinning van 70-85%, waardoor de uitlaatgastemperatuur verder wordt verlaagd tot 90-120°C. Voor een kolencentrale van 200 MW, die wordt geüpgraded van een buisvormige naar een regeneratieve elektriciteitscentrale luchtvoorverwarmer in ketel verhoogt het teruggewonnen thermisch vermogen met ongeveer 3,2 MW, waardoor jaarlijks 8.200 ton steenkool wordt bespaard. Regeneratieve units hebben echter een hogere luchtlekkage (5-12%), wat de efficiëntiewinst enigszins compenseert. Als ervaren fabrikant van ketelluchtvoorverwarmer Jiangsu Shineng helpt klanten bij het selecteren van het optimale type op basis van brandstoftype, ketelgrootte en onderhoudsmogelijkheden. Voor biomassa- en afvalenergieketels wordt de voorkeur gegeven aan buisvormige ontwerpen vanwege de lagere gevoeligheid voor vervuiling.
De relationship between air preheat temperature and boiler efficiency is well established. The line chart below shows efficiency gain relative to cold air operation (25°C baseline) for a typical industrial water-tube boiler firing natural gas.
Interpretatie van lijngrafieken: De curve shows that increasing combustion air temperature yields nearly linear efficiency gains for typical luchtvoorverwarmer ketel systemen. Het voorverwarmen van lucht van 25°C naar 150°C verbetert het rendement van de ketel met ongeveer 4,1 procentpunten. Bij 200°C (gebruikelijk voor buisvormig Chinese luchtvoorverwarmer ontwerpen), bereikt de efficiëntiewinst 4,8%. Regeneratief leverancier van luchtvoorverwarmers systemen die een voorverwarming van 280-300°C bereiken, leveren een winst van 6,8-7,2 procentpunten op. Voor een stoomketel van 50 ton per uur die 8.000 uur per jaar in bedrijf is, bespaart elke efficiëntiewinst van 1% ongeveer 1.200 ton steenkoolequivalent. Daarom is er een winst van 7% bij het installeren van een luchtvoorverwarmer in ketel verlaagt de jaarlijkse brandstofkosten met ruim $350.000 (gebaseerd op $80/ton steenkool). De curve laat ook afnemende rendementen boven 320°C zien als gevolg van hogere schoorsteentemperaturen die nodig zijn om zuurcondensatie te voorkomen. Jiangsu Shineng optimaliseert de voorverwarmingsniveaus op basis van het zwavelgehalte van de brandstof om corrosie aan het koude uiteinde te voorkomen.
Als een fabrikant van ketelluchtvoorverwarmer Jiangsu Shineng levert gegevens over brandstofbesparingen bij verschillende ketelgroottes. Het kolomdiagram toont de jaarlijkse steenkoolbesparingen (ton/jaar) die worden bereikt door het installeren van een hoogrendementbuis China rookgas luchtvoorverwarmer (uitgaande van voorverwarmen op 200°C, 8.000 bedrijfsuren).
Inzichten in kolomdiagrammen: Het installeren van een luchtvoorverwarmer ketel systeem levert aanzienlijke brandstofbesparingen op die evenredig zijn aan de ketelcapaciteit. Een industriële ketel van 20 ton per uur (t/u) bespaart jaarlijks 2.800 ton steenkool. Middelgrote eenheden van 50 t/u (gebruikelijk in processtoomtoepassingen) besparen 6.400 ton/jaar. Grote nutsketels van 100 ton per uur besparen jaarlijks 12.600 ton, terwijl ketels van elektriciteitscentrales van 200 ton per uur 21.500 ton steenkool per jaar besparen. Bij de huidige steenkoolprijzen (ongeveer $120/ton) zou een ketel van 200 ton/u achteraf uitgerust zijn met een Chinese luchtvoorverwarmer realiseert een jaarlijkse besparing van $ 2,58 miljoen. De terugverdientijd voor een leverancier van luchtvoorverwarmers De installatieduur varieert doorgaans van 8 tot 18 maanden, afhankelijk van het gebruik van de ketel. Bovendien daalt de CO₂-uitstoot met ongeveer 2,7 ton per ton bespaarde steenkool, wat betekent dat een ketel van 200 ton/u de uitstoot jaarlijks met 58.000 ton CO₂ vermindert – wat overeenkomt met het planten van 950.000 bomen. van Jiangsu Shineng fabrikant van ketelluchtvoorverwarmer ontwerpen bevatten corrosiebestendige materialen (email of roestvrij staal) voor brandstoffen met een hoog zwavelgehalte.
De radar chart compares five performance indicators for a boiler equipped with an luchtvoorverwarmer in een ketel versus een basisketel zonder voorverwarming. Gegevens van 50 industriële installaties.
Beoordeling radarkaart: De blue polygon (boiler with China rookgas luchtvoorverwarmer ) laat duidelijke voordelen zien voor alle statistieken. Het ketelrendement verbetert van 5/10 naar 9/10. De brandstofkosten zijn aanzienlijk lager (8/10 versus 3/10). De CO₂-uitstoot per eenheid stoom daalt met 35-40% (9/10 versus 4/10). De vlamstabiliteit verbetert dramatisch met voorverwarmde lucht, vooral voor brandstoffen van lage kwaliteit (8/10 versus 4/10). Er is echter een gematigde wisselwerking: het corrosierisico aan de koude kant (uitgang van de luchtvoorverwarmer) neemt licht toe (7/10 versus 6/10) wanneer de rookgastemperatuur onder het zuurdauwpunt daalt. Als gespecialiseerd leverancier van luchtvoorverwarmers Jiangsu Shineng beperkt dit risico door middel van corrosiebestendige materialen (cortenstaal, emaillecoating of roestvrij staal) en houdt de uitlaatgastemperatuur boven de 120°C voor brandstoffen met maximaal 1% zwavel. Voor biomassa en schoon aardgas zijn uitgangstemperaturen tot 90°C haalbaar, waardoor de efficiëntie wordt gemaximaliseerd. Over het geheel genomen de luchtvoorverwarmer in ketel biedt overtuigende nettovoordelen voor vrijwel alle industriële en nutstoepassingen.
van Jiangsu Shineng Chinese luchtvoorverwarmer systemen zijn ontworpen voor minimaal onderhoud en maximale uptime. Onze buisvoorverwarmers zijn voorzien van spiraalvormige lamellen die het warmteoverdrachtsoppervlak met 300-500% vergroten en tegelijkertijd roetophoping tegengaan. Prestatietests op locatie tonen consequent de temperatuur van de rookgasuitlaat binnen ±8°C van de ontwerpwaarden aan.
Voor een goed ontworpen luchtvoorverwarmer ketel systeem, de rookgasuitlaattemperatuur varieert van 120°C tot 160°C voor kolengestookte ketels (om zuurdauwpuntcorrosie te voorkomen) en 90-120°C voor aardgasgestookte units. Zonder luchtvoorverwarmer bedragen de uitgangstemperaturen doorgaans 250-350°C, wat een aanzienlijke energieverspilling betekent.
Onderhoudsintervallen zijn afhankelijk van het brandstoftype. Voor aardgas kan een schoonmaakbeurt iedere keer nodig zijn 2-3 jaar . Voor steenkool of biomassa (hoger asgehalte) worden roetblaassystemen wekelijks of dagelijks aanbevolen. Jiangsu Shineng als een fabrikant van ketelluchtvoorverwarmer biedt geïntegreerde roetblazers (stoom of perslucht) die de oppervlakken voor warmteoverdracht schoon houden, waardoor de bedrijfsperioden tussen handmatige inspecties worden verlengd.
Ja. Achteraf inbouwen en luchtvoorverwarmer in ketel aan een bestaand systeem is een veel voorkomende energiebesparende upgrade. Jiangsu Shineng voert locatiebeoordelingen, rookgasanalyses en structurele integratie-engineering uit. Typische retrofit-installaties zijn nodig 2-4 weken tijdens een geplande ketelstoring. De terugverdientijd voor de meeste industriële ketels is 12 tot 24 maanden , waardoor het een van de meest kosteneffectieve energie-efficiëntiemaatregelen is die er zijn.
